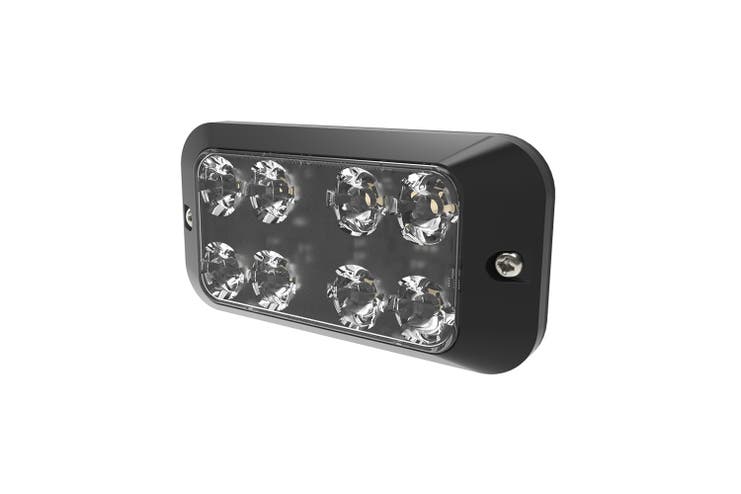

Fortsett å handleECCO ED3700-serien 8 LED i 4x2 oppsett er en høyere variant (12 x 6,1 cm) enn de smale 8x1-modulene. Den større lysflaten gir kraftigere effekt på 14,6 W og bedre synlighet på avstand. Oransje LED med synkroniseringsstøtte slik at flere moduler kan blinke sammen eller motsatt for koordinert signal. Programmerbar via medfølgende styreledninger. R10-godkjent for radiostøy. IP67 vanntett, multispenning 12/24 V og 5 års garanti.
Fordeler
- 4x2 LED-oppsett - større lysflate enn 8x1-varianten gir kraftigere visuell effekt
- 14,6 W høy effekt - synlig på lang avstand
- Synkroniseringsstøtte - flere moduler kan koordineres via gul sync-ledning
- Programmerbar - blå ledning gir programbytte (jord) og DIM (positiv)
- IP67 vanntett - tåler all værpåkjenning og høytrykksspyling
- Multispenning 12/24 V - personbil, lastebil og maskin
- 5 års garanti fra ECCO
Bruksområder
Tunge anleggskjøretøy
Den større lysflaten gjør 4x2-modulen godt egnet for større maskiner og lastebiler der man trenger mer synlig signal enn de smale modulene gir.
Bilberging og bredtransport
Bergingsbiler og fraktekjøretøy som krever kraftig oransje signal. Synkronisering gjør at flere moduler kan bygges opp til et samlet system.
Service- og vaktbiler
Vakttjeneste, områdesikring og industriell servicebil hvor synlighet er viktig.
Tekniske spesifikasjoner
| Lampetype | LED-modul (4x2 grid) |
|---|---|
| Effekt | 14,6 W |
| Spenning | 12 V og 24 V |
| Lysfarge | Oransje |
| Funksjoner | Synkronisering, dimming, programmering |
| IP-grad | IP67 |
| Godkjenning | ECE R10 (radiostøy) |
| Bredde | 12 cm |
| Dybde | 1,5 cm |
| Høyde | 6,1 cm |
| Tilkobling | Rød (+), sort (-), blå (program/DIM), gul (sync) |
| Teknologi | Solid state LED |
| Garanti | 5 år |
Tilkobling
Modulen har 4 ledninger:
- Rød - positiv strøm (+)
- Sort - jord (-)
- Blå - programbytte til jord (-) og DIM til positiv (+)
- Gul - synkronisering med andre ECCO-moduler
Vanlige spørsmål
Er denne R65-godkjent?
Nei, ED3788A har kun R10 (radiostøy) - ikke R65. For R65-godkjent varsellys i ED3700-serien velg ED3744AC (split color) eller ED3705/ED3704/ED3703 i samme serie.
Hvordan synkroniserer jeg flere moduler?
Koble den gule ledningen mellom alle modulene som skal blinke sammen. Bruk blå ledning til å programmere blinkemønster. Sjekk koblingsdiagram i medfølgende manual.
Hva er forskjellen på 4x2 og 8x1?
Begge har 8 LEDs, men 4x2 er høyere (6,1 cm) med større lysflate, mens 8x1 er smalere (3,5 cm). Velg etter monteringsplass og synlighetsbehov.
